O que você deve considerar ao selecionar um ventilador centrífugo industrial?

2025-12-29 0 Deixe-me uma mensagem

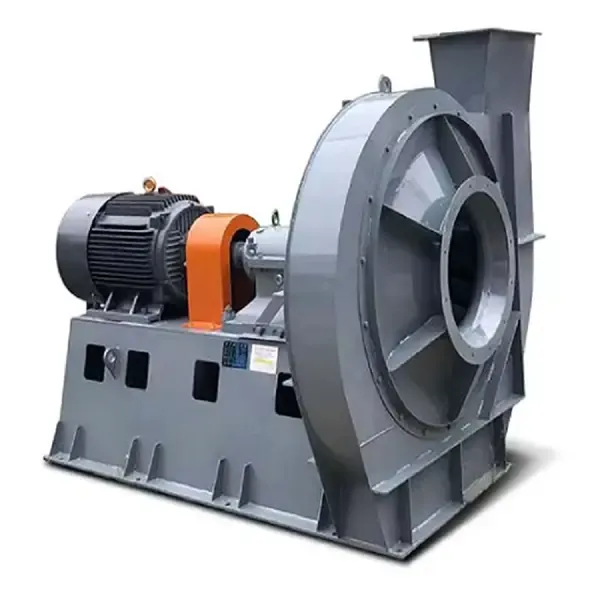

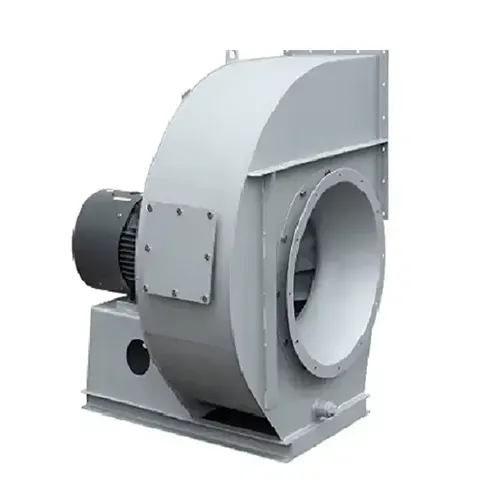

Selecionando o certoVentilador Centrífugoé uma decisão crítica que afeta a eficiência do sistema, os custos operacionais e a confiabilidade a longo prazo. Este guia abrangente aprofunda os principais princípios de engenharia, parâmetros de desempenho e considerações específicas da aplicação necessários para fazer uma escolha informada. Abordaremos pontos problemáticos comuns, como alto consumo de energia, falhas prematuras e problemas de ruído, fornecendo uma estrutura clara para avaliação. Ao compreender a interação entre o design do ventilador, os requisitos do sistema e o ambiente operacional, você pode especificar uma solução que ofereça desempenho e durabilidade ideais para suas necessidades específicas.

Visão geral do artigo

Princípios Operacionais Fundamentais e Design
Principais métricas de desempenho e critérios de seleção
Enfrentando desafios industriais comuns
Análise Comparativa de Tipos de Ventiladores
Garantindo confiabilidade a longo prazo
Perguntas frequentes (FAQ)

Princípios Operacionais Fundamentais e Design

Em sua essência, um ventilador centrífugo opera com base em um princípio simples, mas profundamente eficaz: conversão de energia cinética. Ao contrário dos ventiladores axiais que impulsionam o ar paralelamente ao eixo, os ventiladores centrífugos puxam o ar para o centro (olho) de um impulsor e, através da força centrífuga, expelem-no perpendicularmente para fora em uma voluta (carcaça). Esta ação cria um aumento de pressão maior, tornando-os indispensáveis para sistemas com resistência significativa, como dutos, filtros ou trocadores de calor.

Informações principais:O design do impulsor é o motor do ventilador. A configuração da lâmina – seja curvada para frente, inclinada para trás ou radial – determina diretamente a curva de desempenho, a eficiência e a adequação para diferentes aplicações. Uma lâmina inclinada para trás, por exemplo, oferece maior eficiência e uma característica de potência sem sobrecarga, tornando-a ideal para aplicações de ar limpo em HVAC e ventilação industrial.

Os materiais de construção são igualmente cruciais, escolhidos com base nas propriedades do fluxo de gás. Para ar padrão, o aço galvanizado é suficiente. Para extração de fumos corrosivos, é obrigatório usar aço inoxidável (por exemplo, SS304, SS316) ou plástico reforçado com fibra (FRP). Para aplicações de alta temperatura superiores a 250°C, são necessários aços ou ligas especiais resistentes ao calor para evitar degradação e falhas do material.Equipamento de proteção ambiental Co. de Hebei Ketong, Ltd.engenheiros de ventiladores com esse conhecimento específico do material, garantindo que os componentes principais correspondam à dureza operacional.

Dinâmica do impulsor:O número, formato e ângulo das lâminas determinam a geração de pressão e a eficiência.
Sistemas de acionamento:O acionamento direto oferece simplicidade, enquanto o acionamento por correia permite flexibilidade no ajuste da velocidade do ventilador (e, portanto, no desempenho) alterando as relações das polias.
Projeto de Habitação:O formato da carcaça em voluta foi projetado para converter eficientemente energia cinética em pressão estática, com designs de aerofólio minimizando turbulência e perdas.

Principais métricas de desempenho e critérios de seleção

Selecionar um ventilador com base apenas no fluxo de ar (CFM ou m³/h) é um erro comum e caro. O requisito de pressão do sistema é a força contrária que o ventilador deve superar. Isto é definido como a Pressão Estática Total (TSP), a soma de todas as resistências de dutos, amortecedores, filtros e outros componentes. O ventilador deve ser selecionado em um ponto de operação (fluxo de ar versus pressão) em sua curva de desempenho onde possa fornecer o fluxo necessário contra esta pressão específica.

A eficiência é a verdadeira medida da economia operacional. A eficiência máxima varia significativamente entre os tipos de ventiladores. Operar um ventilador longe de seu ponto de melhor eficiência (BEP) desperdiça energia, aumenta o ruído e causa desgaste prematuro. Além disso, compreender as leis do ventilador é essencial para qualquer modificação do sistema: o fluxo de ar é proporcional à velocidade, a pressão ao quadrado da velocidade e a potência ao cubo da velocidade. Um aumento de 10% na velocidade leva a um aumento de 33% no consumo de energia!

Fator de seleção	Descrição e impacto	Pergunta crítica a ser feita
Curva do Sistema	A relação gráfica entre o fluxo de ar e a perda de pressão do sistema. O ventilador deve ser selecionado onde sua curva de desempenho cruza a curva do sistema.	Você calculou com precisão as quedas de pressão para todos os componentes do sistema, incluindo a carga futura do filtro?
Curva de desempenho do ventilador	Gráfico do fabricante mostrando fluxo de ar, pressão, potência e eficiência em uma faixa. Define as capacidades do ventilador.	O seu ponto operacional necessário está entre 85-90% da eficiência máxima do ventilador nesta curva?
Material de Construção	Determina a resistência à corrosão, abrasão e temperatura. Afeta diretamente a vida útil e os custos de manutenção.	Quais são os constituintes químicos exatos, a carga de partículas e a temperatura do ar do processo?
Nível de ruído (dB(A))	Potência sonora gerada, crucial para a segurança do trabalhador e conformidade ambiental. Aumenta dramaticamente longe do BEP.	O nível de potência sonora citado atende aos regulamentos da OSHA ou locais para a área de instalação pretendida?

Enfrentando desafios industriais comuns

Os usuários industriais frequentemente encontram problemas específicos e dispendiosos relacionados ao desempenho do ventilador. Um dos mais difundidos éalto consumo de energia. Isso geralmente decorre de um ventilador superdimensionado controlado por um amortecedor simples, que desperdiça energia criando resistência artificial. A solução reside no dimensionamento correto do ventilador inicialmente e no emprego de inversores de frequência variável (VFDs) para modular a velocidade do ventilador com precisão de acordo com a demanda, gerando economias drásticas de energia.

Falha prematura do rolamentoé outro problema crítico, muitas vezes causado por alinhamento inadequado, lubrificação inadequada ou vibração excessiva de impulsores desequilibrados. O balanceamento dinâmico de precisão na fábrica e protocolos de manutenção claros não são negociáveis para longevidade. Para aplicações que envolvam materiais carregados de poeira ou pegajosos,sujeira e acúmulo do impulsorpode alterar o equilíbrio e a curva de desempenho. Opções como designs de lâminas radiais, revestimentos antiaderentes ou portas de limpeza de fácil acesso tornam-se recursos essenciais a serem especificados.

Vibração e ressonância estruturalnão só danifica o ventilador, mas pode comprometer toda a estrutura de suporte. Isolar as vibrações com molas ou suportes de borracha adequados e garantir que a placa de base/fundação tenha rigidez suficiente são etapas críticas de engenharia, muitas vezes ignoradas durante a aquisição. A parceria com um fabricante que realiza testes completos de fábrica, incluindo análise de vibração, pode evitar essas falhas em campo.

Análise Comparativa de Tipos de Ventiladores

Nem todos os ventiladores centrífugos são criados iguais. A escolha entre ventiladores curvados para frente (FC), inclinados para trás (BI), aerofólio (AF) e radiais (roda de pás) é fundamental.

Sopradores curvados para frente (FC):Apresentam muitas lâminas curtas curvadas na direção de rotação. Eles são compactos, operam em velocidades mais baixas e geram pressão moderada em um determinado tamanho. No entanto, sua eficiência é menor e são propensos ao acúmulo de partículas. Eles são comumente usados em unidades HVAC de baixa pressão.
Inclinado para trás (BI) e aerofólio (AF):Eles têm lâminas que se afastam da direção de rotação. São ventiladores de alta eficiência com característica de potência sem sobrecarga. O tipo aerofólio, com seu perfil de lâmina curva, oferece a maior eficiência (muitas vezes acima de 85%). Eles são ideais para ar limpo a moderadamente sujo em sistemas industriais e HVAC de grande porte.
Ventiladores radiais (roda de pás):Apresenta lâminas simples e retas que irradiam do cubo. Eles são robustos, autolimpantes e lidam bem com cargas pesadas de poeira, materiais abrasivos ou gases pegajosos. Eles são a força de trabalho para manuseio de materiais, transporte pneumático e processos industriais severos, embora com uma eficiência menor do que os tipos BI/AF.

Selecionar o tipo errado leva à ineficiência, manutenção frequente ou incapacidade de lidar com o fluxo do processo.Equipamento de proteção ambiental Co. de Hebei Ketong, Ltd.fornece suporte de engenharia de aplicação para combinar o tipo de ventilador com precisão ao material e à função, garantindo que o hardware seja adequado à finalidade desde o primeiro dia.

Garantindo confiabilidade e valor a longo prazo

O verdadeiro custo de um ventilador não é o seu preço de compra, mas o seu custo total de propriedade (TCO), que inclui energia, manutenção e tempo de inatividade ao longo de 10 a 20 anos. Investir em um ventilador bem projetado e corretamente especificado desde o início traz dividendos. A chave para isso é acessar documentação detalhada, incluindo curvas de desempenho certificadas, especificações detalhadas de materiais e manuais de manutenção.

As aquisições devem ser vistas como uma parceria. Um fabricante confiável iniciará um diálogo técnico, fazendo perguntas detalhadas sobre o seu processo para identificar riscos como condensação, partículas abrasivas ou atmosferas potencialmente explosivas (exigindo projetos com certificação ATEX). Eles também devem oferecer suporte pós-venda robusto, incluindo disponibilidade de peças sobressalentes como impulsores, eixos e conjuntos de rolamentos, para minimizar futuros tempos de inatividade.

Perguntas frequentes (FAQ)

Como posso saber se meu ventilador está operando no ponto de melhor eficiência (BEP)?

O método mais confiável é medir o fluxo de ar real e a pressão estática do sistema no campo e traçar esse ponto na curva do ventilador fornecida pelo fabricante. Se o ponto cair na extremidade direita ou esquerda do pico da curva de eficiência no gráfico, o ventilador não está operando em seu BEP. Os sintomas incluem consumo de amplificador acima do esperado, ruído excessivo ou vibração.

Um ventilador centrífugo pode lidar com poeira/gases explosivos ou inflamáveis?

Somente se for especificamente projetado e certificado para tal função. Ventiladores para atmosferas explosivas (ATEX, NEC, etc.) requerem construção anti-faísca (geralmente bronze de alumínio ou revestimentos especiais), aterramento específico para dissipação estática, controle de temperatura em rolamentos e superfícies e vedação aprimorada. Nunca use um ventilador padrão em um ambiente potencialmente explosivo.

Que manutenção é crítica para maximizar a vida útil do ventilador?

Inspeções regulares são fundamentais: (1) Verificar e registrar mensalmente os níveis de vibração; um aumento repentino indica desequilíbrio ou problemas de rolamento. (2) Garanta a lubrificação de acordo com os intervalos do fabricante, usando exatamente a graxa/óleo recomendado. (3) Inspecione visualmente quanto a acúmulo de material no impulsor, especialmente em aplicações sujas. (4) Verifique trimestralmente a tensão e o alinhamento da correia nas unidades acionadas por correia.

Por que meu novo ventilador vibra excessivamente imediatamente após a instalação?

A vibração imediata geralmente indica problemas de instalação, não um defeito do ventilador. Verifique o seguinte: (1) Rigidez da fundação/placa de base – não deve flexionar. (2) Alinhamento adequado entre o ventilador e o eixo do motor (para acionamento direto) ou polias (para acionamento por correia). (3) Certifique-se de que todos os blocos de transporte ou suportes internos foram removidos. (4) Verifique se os dutos de entrada/descarga não estão sobrecarregando a carcaça do ventilador.

Otimize seus sistemas de movimentação de ar e gás

A especificação do ventilador centrífugo correto requer a combinação do conhecimento da aplicação com a precisão da engenharia. Com décadas de experiência em todos os setores — desde produção de cimento e processamento químico até geração de energia e tratamento de águas residuais —Equipamento de proteção ambiental Co. de Hebei Ketong, Ltd.fornece não apenas equipamentos, mas soluções de engenharia focadas em confiabilidade, eficiência e custo total de propriedade.

Deixe nossa equipe técnica ajudá-lo a analisar os requisitos do seu sistema e recomendar a configuração ideal do ventilador. Estamos comprometidos em fornecer um desempenho robusto que atenda aos seus desafios operacionais específicos.
