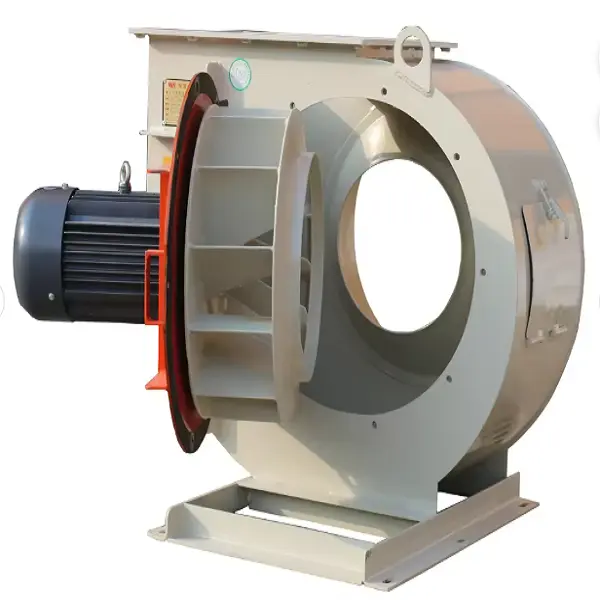

Como um ventilador de tiragem induzida pode estabilizar seu sistema de gases de combustão?

Resumo

Índice

Contorno

• Explique onde um ventilador de tiragem induzida fica na linha e por que a “estabilidade da pressão negativa” é importante.
• Traduza reclamações típicas de sites em causas de engenharia que você pode realmente resolver.
• Forneça uma lista de verificação de dimensionamento: quais dados você deve fornecer (e quais fornecedores devem confirmar).
• Compare opções de construção comuns para serviços de poeira, corrosão, alta temperatura e dessulfurização.
• Aborde tópicos do ciclo de vida: energia, ruído, vibração, peças sobressalentes e intervalos de manutenção.
• Encerre com uma lista de ações prontas para o comprador e uma próxima etapa clara para levar seu projeto adiante.

O que um ventilador de tiragem induzida realmente faz

Em muitos sistemas industriais, o caminho do gás de combustão é uma cadeia: forno ou caldeira → dutos → coleta de poeira (ciclone, filtro de manga, ESP) → estágio de purificação ou dessulfuração → pilha. O trabalho de umVentilador de tiragem induzidaé sentar-se rio abaixo epuxargás através dessa cadeia, criando pressão negativa controlada nas seções a montante.

Quando este ventilador é selecionado corretamente e emparelhado com controles sensíveis (geralmente um inversor de frequência variável), ele se torna o “controlador de tráfego” para todo o seu sistema de gás. Quando é subdimensionado, superdimensionado ou incompatível com a resistência do seu sistema, você obtém os sintomas clássicos: correntes de ar instáveis, alarmes frequentes, equipamento conectado, maior risco de emissões e tempo de inatividade dispendioso.

Pontos problemáticos comuns do comprador e suas causas ocultas

A maioria dos projetos não falha porque o ventilador “não gira”. Eles falham porque o ventilador é forçado a operar longe de seu ponto de operação pretendido - ou porque a construção não corresponde ao gás que você está solicitando para mover.

• “Nosso rascunho flutua sempre que a produção muda.”Frequentemente causado por faixa de controle inadequada, seleção incorreta da curva do ventilador ou queda de pressão subestimada do sistema no pico de vazão.
• “O impulsor se desgasta muito rápido.”Normalmente, carga de poeira abrasiva, alta velocidade na entrada da pá ou falta de separação a montante que permite que as partículas atinjam diretamente o impulsor.
• “Vemos corrosão e perda repentina de desempenho.”Geralmente componentes ácidos/alcalinos ou condensação causando ataque químico em superfícies de aço carbono.
• “O ventilador continua entupindo em serviços úmidos ou de dessulfurização.”Depósitos de subprodutos, poeira pegajosa ou condensáveis ​​acumulando-se em superfícies internas ásperas.
• “O ruído e a vibração estão deixando todo mundo louco.”Geralmente desequilíbrio, ressonância com suportes de dutos, fundação deficiente ou operação muito próxima de regiões de sobretensão/instabilidade.
• “Nossa conta de energia é maior do que o esperado.”Geralmente um sinal de margem de pressão estática superdimensionada, ponto operacional ineficiente ou estratégia de amortecedor inadequada.
• “A manutenção demora muito e a produção nos odeia.”Frequentemente associado a um layout inacessível, à falta de inspeção rápida do impulsor ou à falta de peças sobressalentes planejadas.

Lista de verificação de seleção para obter o tamanho certo

Se você deseja um desempenho preciso, o fornecedor precisa de informações precisas. Aqui está a lista amigável ao comprador que impede 80% de problemas de seleção incorreta.

1. Faixa de vazão:volume mínimo/normal/máximo de gás (incluir expansão futura se for real, não imaginária).
2. Faixa de temperatura do gás:eventos de estado estacionário e de pico; observe quaisquer mudanças rápidas durante a inicialização/desligamento.
3. Composição do gás:componentes corrosivos, umidade e se há possibilidade de condensação.
4. Carga de poeira e características de partículas:concentração, abrasividade e se a poeira é pegajosa ou fibrosa.
5. Resistência do sistema:queda de pressão entre dutos + equipamentos + pilha no fluxo alvo (e como ela muda conforme os filtros são carregados).
6. Filosofia operacional:controle de amortecedor vs controle de velocidade; se você precisa de estabilidade de rascunho forte.
7. Restrições do local:pegada, limites da fundação, fonte de alimentação disponível, altitude, temperatura ambiente.
8. Acesso de manutenção:pontos de inspeção preferidos, método de elevação e estratégia de peças sobressalentes.

Guia de configuração com tabela de comparação prática

Nem todo ventilador de tiragem induzida deve ser construído da mesma maneira. Suas condições de gás decidem os materiais, proteções e geometria que mantém o desempenho estável ao longo do tempo.

Um bom fabricante irá ajudá-lo a adequar a configuração ao seu ambiente operacional real, não apenas a uma etiqueta de catálogo. Em muitas fábricas, o melhor resultado vem de uma abordagem combinada: tratamento de poeira a montante para reduzir o impacto do impulsor e tratamento de poeira a jusante materiais/geometria que toleram tudo o que ainda passa.

Energia, ruído e confiabilidade sem surpresas

A maioria dos compradores se concentra em “isso pode atingir o fluxo de ar?” mas o dinheiro maior reside no que acontece após a instalação: consumo de energia, conformidade de ruído, estabilidade de vibração e se você compra peças de reposição a cada trimestre.

• Escolha o controle que corresponda à sua variabilidade:se a sua carga mudar muito, o controle de velocidade geralmente reduz o desperdício de energia em comparação com o afogamento sozinho.
• Exija uma janela operacional realista:você deseja uma operação estável em toda a faixa mín-máx esperada, e não um único ponto perfeito que só existe em um folheto.
• Insista no equilíbrio e na integridade mecânica:a vibração não é apenas “irritante” – é uma fatalidade para rolamentos e eixos.
• Veja o ruído como um problema do sistema:seleção de ventiladores + condições de entrada/saída + suportes de dutos + silenciadores, se necessário.
• Planeje peças de desgaste:certifique-se de que você pode substituir o impulsor (ou os principais elementos de desgaste) sem transformar o trabalho em uma parada de vários dias.

Erros de instalação e comissionamento a serem evitados

Mesmo o ventilador de tiragem induzida correto pode funcionar mal se a instalação ignorar os fundamentos do fluxo de ar. Esses são os três erros que criam os retornos de chamada mais caros.

1. Más condições de entrada:cotovelos apertados ou transições repentinas logo na entrada podem causar fluxo irregular, vibração e perda de eficiência.
2. Fundação fraca ou desalinhamento:se a base flexionar, a vibração aumentará com o tempo e a vida do rolamento entrará em colapso.
3. Nenhum plano para verificações reais de comissionamento:falha na verificação do fluxo de ar, pressão, vibração e carga do motor em vários pontos de operação.

Planejamento de manutenção que protege o tempo de atividade

Os compradores geralmente não odeiam manutenção – eles odeiam manutenção surpresa. Um plano simples e previsível reduz paralisações e amplia a vida útil do ventilador.

Se o seu gás for abrasivo ou propenso a depósitos, o seu plano de manutenção deve incluir “vitórias fáceis” na fase de projeto: portas de inspeção, pontos de elevação seguros e peças que podem ser trocadas sem desmontar metade dos dutos.

O que esperar de um fabricante capaz

Neste ponto, a questão passa a ser menos sobre “fã versus fã” e mais sobre “resultado do projeto”. Um fabricante deve ser capaz de orientá-lo na seleção, verificação e planejamento de serviço de longo prazo.

Equipamento de proteção ambiental Co. de Hebei Ketong, Ltd.apoia projetos industriais de tiragem e ventilação onde o requisito real é a pressão negativa estável sob condições adversas de gás – alta temperatura, poeira, componentes corrosivos, e depósitos na linha de tratamento. Em termos de comprador, isso significa:

• Correspondência de configuração:seleção de materiais e direção do projeto interno com base na química dos gases e na carga de sólidos.
• Personalização de parâmetros:alinhando o fluxo/pressão com a cadeia real do seu equipamento, em vez de rótulos genéricos.
• Mentalidade de verificação:confirmando pontos de serviço em toda a faixa em que você realmente operará.
• Praticidade do serviço:projetando para inspeção, limpeza e substituição de peças de desgaste sem tempo de inatividade prolongado.

Perguntas frequentes

1) Onde deve ser instalado um Ventilador de Tiragem Induzida?
Normalmente a jusante do processo principal e muitos estágios de tratamento para que possa puxar o gás através do sistema e manter as seções a montante sob pressão negativa. A posição exata depende da temperatura, da poeira e se o tratamento úmido causa depósitos.

2) Que dados preciso fornecer para uma seleção precisa?
Faixa de vazão, faixa de temperatura, composição do gás, risco de umidade/condensação, carga de poeira e queda de pressão total do sistema (incluindo como ela muda à medida que os filtros são carregados). Sem isso, “seleção” é adivinhação.

3) Como posso reduzir o desgaste do impulsor em serviços com poeira?
Comece com a separação a montante sempre que possível e, em seguida, use uma direção de construção focada no desgaste (materiais, estratégia de proteção e geometria que reduz o impacto direto das partículas). Evite também a distorção do fluxo de entrada que lança partículas nas pás.

4) Por que meu ventilador entope após adicionar tratamento úmido ou dessulfurização?
Os depósitos se formam quando subprodutos pegajosos ou condensáveis ​​se acumulam nas superfícies internas. Um caminho de fluxo interno mais suave, medidas anti-adesão e fácil acesso para limpeza são frequentemente essenciais nessas linhas.

5) O superdimensionamento é mais seguro?
Nem sempre. O superdimensionamento pode aumentar o custo de energia, aumentar o ruído e empurrar o ponto operacional para uma região instável para o seu sistema real. “Seguro” vem da cobertura correta do ponto de operação e da faixa de controle estável.

Conclusão

Um bem escolhidoVentilador de tiragem induzidanão é apenas um equipamento rotativo - é o estabilizador de todo o seu cadeia de gases de combustão. Quando a seleção é orientada por fluxo real, queda de pressão real, comportamento real de poeira e risco real de condensação, você obtém calado previsível, menos transtornos, menor custo do ciclo de vida e um local de trabalho mais limpo.
