Como escolher o ventilador de tiragem induzida por caldeira certo para aplicações industriais

Selecionar o sistema de ventilação correto é uma das decisões mais importantes ao projetar ou atualizar uma caldeira industrial. Um ventilador de tiragem induzida por caldeira de tamanho adequado pode melhorar significativamente a eficiência da combustão, manter a pressão estável do forno, reduzir o consumo de combustível e prolongar a vida útil do equipamento da caldeira. No entanto, escolher o modelo de ventilador errado pode levar a tiragem insuficiente, consumo excessivo de energia, problemas de vibração e problemas frequentes de manutenção.

Muitos usuários industriais concentram-se apenas na capacidade do ventilador e na potência do motor durante a compra, mas um processo de seleção confiável requer uma compreensão mais profunda das condições operacionais, resistência do sistema, características do gás e requisitos futuros de produção.

1. Compreenda a função de um ventilador de tiragem induzida por caldeira

Um ventilador de tiragem induzida é instalado no lado de saída de um sistema de caldeira para remover gases de combustão e criar pressão negativa dentro do forno. Ao contrário dos ventiladores de tiragem forçada que fornecem ar de combustão, um ventilador de tiragem induzida por caldeira controla o fluxo de exaustão e garante que os gases de combustão se movam suavemente através dos coletores de pó, economizadores e chaminés.

Em aplicações industriais, como usinas de energia, fábricas de produtos químicos, siderúrgicas e projetos de energia de biomassa, o ventilador deve operar continuamente sob condições de alta temperatura e, às vezes, corrosivas. Portanto, selecionar um projeto de ventilador adequado é fundamental para obter uma operação estável da caldeira.

Antes de escolher um ventilador de tiragem induzida por caldeira, os engenheiros devem analisar vários parâmetros importantes, incluindo volume de fluxo de ar necessário, pressão total, temperatura do gás, concentração de poeira, ambiente de instalação e horas de operação.

2. Calcule o fluxo de ar e a pressão necessários

O primeiro passo na seleção de um ventilador é determinar a demanda real de fluxo de ar do sistema da caldeira. A necessidade de fluxo de ar depende da capacidade da caldeira, tipo de combustível, eficiência de combustão e proporção de excesso de ar.

Por exemplo, uma caldeira a vapor industrial de 50 toneladas por hora que queima carvão pode exigir uma capacidade de exaustão muito maior em comparação com uma caldeira a gás natural com a mesma produção, porque a combustão do carvão produz maior volume de gases de combustão e mais partículas de poeira.

O requisito de pressão é igualmente importante. O ventilador de tiragem induzida pela caldeira deve superar a resistência de:

Forno de caldeira e seções de convecção

Coletores de pó ou filtros de mangas

Pré-aquecedores de ar

Sistemas de dutos

Perdas de pressão na chaminé

Um erro comum é selecionar um ventilador apenas de acordo com a potência da caldeira, sem calcular a resistência completa do sistema. Isso geralmente resulta em um ventilador que não consegue manter a pressão estável do forno.

Uma abordagem prática é calcular a pressão necessária com uma margem de segurança de cerca de 10% a 15% para lidar com futuras mudanças operacionais.

3. Considere as características dos gases de combustão

Combustíveis diferentes criam condições de trabalho diferentes para um ventilador de tiragem induzida. As caldeiras a carvão geralmente produzem gases de combustão de alta temperatura contendo partículas de cinzas, enquanto as caldeiras de biomassa podem gerar poeira pegajosa e umidade.

Para um projeto de usina de biomassa no Sudeste Asiático, o sistema de exaustão original sofreu desgaste frequente nas pás do ventilador após apenas alguns meses de operação. A razão foi que o ventilador selecionado foi projetado para aplicações de gás limpo, em vez de ambientes com alto teor de poeira.

Depois de substituí-lo por um ventilador de tiragem induzida por caldeira especialmente projetado, com pás resistentes ao desgaste e uma estrutura de carcaça reforçada, o ciclo de manutenção aumentou de vários meses para mais de um ano.

Este caso mostra que a seleção do material do ventilador e o projeto estrutural são tão importantes quanto a capacidade do fluxo de ar.

4. Escolha o design e material correto do ventilador

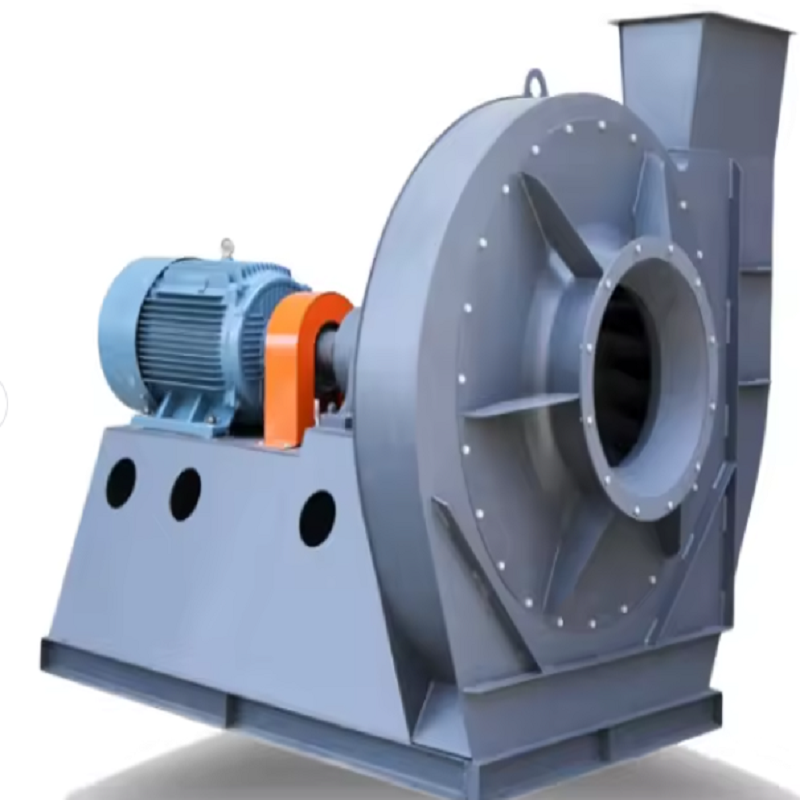

Os ventiladores de caldeiras industriais são geralmente ventiladores centrífugos porque podem fornecer alta pressão e fluxo de ar estável sob condições exigentes.

Ao selecionar um ventilador de tiragem induzida por caldeira, vários fatores de projeto devem ser avaliados:

Projeto da lâmina

Lâminas curvadas para trás são comumente usadas porque oferecem alta eficiência e desempenho estável. Projetos curvados para frente podem fornecer maior fluxo de ar, mas geralmente consomem mais energia.

Seleção de Materiais

Para aplicações de alta temperatura, os fabricantes podem usar aço resistente ao calor ou aço carbono reforçado. Se o gás de combustão contiver componentes corrosivos, poderá ser necessário tratamento de superfície adicional ou ligas especiais.

Proteção contra desgaste

Para caldeiras que queimam carvão, biomassa ou resíduos, revestimentos resistentes ao desgaste nas pás e áreas de entrada podem reduzir bastante o tempo de inatividade.

Escolher a estrutura certa com base nas condições reais de trabalho pode ajudar a evitar custos de substituição desnecessários.

5. Eficiência Energética e Análise de Custos Operacionais

O consumo de energia é outro fator importante na seleção de um ventilador. Como as caldeiras industriais geralmente operam 8.000 horas ou mais anualmente, mesmo pequenas melhorias na eficiência podem gerar economias significativas.

Por exemplo, uma fábrica que opera um sistema de caldeira de 10 MW atualizou seu antigo ventilador de velocidade fixa para um ventilador de tiragem induzida por caldeira de alta eficiência equipado com controle de acionamento de frequência variável (VFD).

Antes de atualizar:

Potência do motor do ventilador: 315 kW

Tempo de operação anual: 7.500 horas

Perdas frequentes de ajuste devido à operação em velocidade fixa

Após a atualização:

Saída do ventilador ajustada automaticamente de acordo com a carga da caldeira

Consumo de energia elétrica reduzido em aproximadamente 20%

A pressão do forno tornou-se mais estável

O custo do investimento foi recuperado em poucos anos através da redução das despesas com eletricidade.

6. Verifique a confiabilidade do ventilador e os requisitos de manutenção

Um ventilador de alta qualidade não deve apenas fornecer bom desempenho quando novo, mas também manter uma operação estável por muitos anos.

Antes de adquirir um Ventilador de Tiragem Induzida por Caldeira, os usuários industriais devem verificar:

Tipo de rolamento e vida útil

Projeto de controle de vibração

Precisão de balanceamento da lâmina

Resistência do invólucro

Disponibilidade de peças de reposição

Suporte técnico do fabricante

A manutenção regular deve incluir monitoramento de vibração, inspeção de lubrificação de rolamentos, verificação da superfície da lâmina e teste de condição do motor.

Muitas falhas inesperadas não são causadas pela má qualidade do ventilador, mas por práticas de manutenção inadequadas.

7. Exemplo de projeto real: atualização de ventilador de caldeira em uma fábrica de produtos químicos

Uma fábrica de produtos químicos que operava uma caldeira de 75 toneladas por hora enfrentou vários problemas, incluindo pressão instável do forno, alto consumo de eletricidade e vibração frequente do ventilador.

O ventilador original tinha capacidade de pressão insuficiente porque equipamento de filtragem adicional foi adicionado após a instalação, aumentando a resistência do sistema.

A equipe de engenharia conduziu uma análise completa do sistema e selecionou um novo ventilador de tiragem induzida por caldeira com:

Maior capacidade de pressão

Design de lâmina aerodinâmica aprimorado

Controle de inversor de frequência variável

Estrutura reforçada resistente a vibrações

Após a instalação, o sistema de caldeira alcançou:

Pressão negativa do forno mais estável

Níveis reduzidos de vibração do ventilador

Menor consumo anual de eletricidade

Intervalos de manutenção mais longos

Este projeto demonstra que a seleção de ventiladores deve sempre considerar todo o sistema da caldeira, em vez de substituir equipamentos com base apenas em especificações anteriores.

8. Lista de verificação final antes de comprar um ventilador de tiragem induzida por caldeira

Antes de tomar uma decisão final, os compradores industriais devem confirmar os seguintes pontos:

O fluxo de ar e a pressão necessários foram calculados com precisão?

O ventilador é adequado ao tipo de combustível e às condições dos gases de combustão?

O material pode suportar requisitos de temperatura e corrosão?

A potência do motor está otimizada para operação de longo prazo?

O fabricante fornece desenhos técnicos e dados de desempenho?

Estão disponíveis peças de reposição e serviços pós-venda?

Um ventilador de tiragem induzida por caldeira cuidadosamente selecionado pode melhorar a eficiência da caldeira, reduzir custos operacionais e fornecer desempenho confiável durante todo o ciclo de vida do equipamento. Para projetos de caldeiras industriais, a melhor solução nem sempre é o maior ventilador ou o motor mais potente. A escolha certa é o ventilador que corresponda às condições reais de operação, forneça fluxo de ar estável e proporcione benefícios econômicos a longo prazo.
