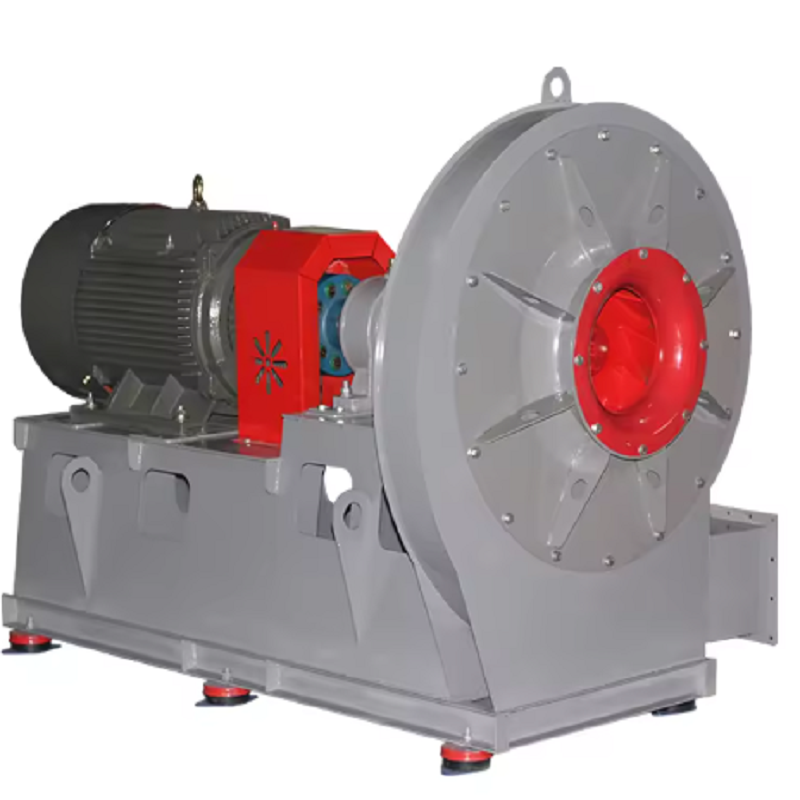

Guia de seleção de ventiladores centrífugos de alta temperatura para aplicações industriais

Introdução: Por que a seleção adequada é importante

Em processos industriais de alta temperatura, a seleção de ventiladores afeta diretamente a eficiência da produção, a segurança do equipamento e os custos operacionais. Um ventilador centrífugo padrão pode funcionar bem em condições normais, mas quando exposto a altas temperaturas contínuas, gases corrosivos ou cargas pesadas de poeira, pode rapidamente sofrer deformação, falha de rolamento e desempenho reduzido do fluxo de ar. A escolha do ventilador centrífugo de alta temperatura certo requer uma avaliação detalhada da temperatura operacional, composição do gás, requisitos de pressão e projeto mecânico.

Indústrias como siderúrgicas, fabricação de vidro, produção de cimento, fornos, caldeiras e instalações de tratamento térmico geralmente operam sob condições extremas. Nessas aplicações, o ventilador não é simplesmente um dispositivo que movimenta o ar; é um componente crítico que mantém a eficiência da combustão, o desempenho da exaustão e a estabilidade do processo.

1. Compreenda as condições operacionais antes de selecionar um ventilador centrífugo de alta temperatura

O primeiro passo na seleção de um Ventilador Centrífugo de Alta Temperatura é definir com precisão o ambiente de trabalho. Muitas falhas de ventiladores ocorrem porque as condições operacionais reais diferem dos parâmetros originais do projeto.

Os principais parâmetros que devem ser confirmados incluem:

Temperatura do gás

Volume de fluxo de ar (m³/h ou CFM)

Requisito de pressão estática (Pa ou mmH₂O)

Densidade do gás

Concentração de poeira

Composição química dos gases de escape

Operação contínua ou intermitente

Por exemplo, um forno de tratamento térmico de aço pode gerar gases de exaustão a 450°C com partículas finas de óxido metálico. Se um ventilador convencional for instalado, o impulsor poderá sofrer expansão térmica, causando desequilíbrio e vibração. Neste caso, é necessário um Ventilador Centrífugo de Alta Temperatura projetado com materiais resistentes ao calor e estruturas de impulsor reforçadas.

Durante a avaliação real do projeto, os engenheiros não devem considerar apenas a temperatura máxima, mas também a faixa de temperatura operacional. Um ventilador funcionando continuamente a 400°C requer um design diferente em comparação com um ventilador exposto a 600°C por curtos períodos.

2. Seleção de Materiais e Projeto Estrutural

A seleção do material é um dos fatores mais importantes que afetam a vida útil de um ventilador centrífugo de alta temperatura. O impulsor, a carcaça, o eixo e os componentes de resfriamento devem suportar tensões térmicas durante a operação de longo prazo.

As escolhas de materiais comuns incluem:

Aço carbono

Adequado para aplicações de média temperatura onde as temperaturas dos gases são geralmente inferiores a 300°C. Fornece boa resistência mecânica, mas tem resistência limitada à deformação térmica.

Aço inoxidável

Utilizado em aplicações que envolvem altas temperaturas e gases corrosivos. Classes de aço inoxidável como SS304 e SS316 são comumente selecionadas para processamento químico e sistemas de exaustão.

Liga de aço resistente ao calor

Para aplicações extremas acima de 500°C, muitas vezes são necessários materiais de liga resistentes ao calor para manter a resistência mecânica.

Um exemplo prático vem de uma fábrica de cerâmica. O sistema de exaustão original usava um ventilador de aço padrão operando a 380°C. Após seis meses, o impulsor desenvolveu rachaduras devido a repetidos ciclos de aquecimento e resfriamento. A solução de substituição foi um ventilador centrífugo de alta temperatura com impulsor reforçado curvado para trás, rolamentos de alta temperatura e estrutura de resfriamento do eixo. O intervalo de manutenção aumentou de vários meses para mais de dois anos.

3. Projeto do impulsor e controle de expansão térmica

O impulsor é o componente giratório central de um ventilador de alta temperatura. O projeto incorreto do impulsor pode resultar em vibração, perda de eficiência e desligamentos inesperados.

Ao selecionar um ventilador centrífugo de alta temperatura, os engenheiros devem avaliar:

Diâmetro do impulsor

Formato da lâmina

Velocidade de rotação

Nota de equilíbrio

Permissão de expansão térmica

As lâminas curvadas para trás são frequentemente preferidas porque proporcionam maior eficiência e operação estável sob cargas variáveis. As lâminas curvadas para frente podem oferecer maior fluxo de ar em baixa pressão, mas geralmente são menos adequadas para aplicações exigentes de alta temperatura.

Por exemplo, num sistema de exaustão de caldeira de biomassa, a temperatura de funcionamento pode oscilar entre 250°C e 450°C. Um Ventilador Centrífugo de Alta Temperatura adequadamente projetado deve permitir que o impulsor se expanda durante o aquecimento sem entrar em contato com a carcaça. Os engenheiros normalmente reservam a folga de expansão e realizam o balanceamento dinâmico após os cálculos de tensão térmica.

4. Resfriamento de rolamentos e proteção de eixo

A falha do rolamento é um dos problemas mais comuns em aplicações de ventiladores de alta temperatura. Mesmo que o impulsor possa suportar altas temperaturas, a transferência excessiva de calor através do eixo pode danificar os rolamentos.

Um ventilador centrífugo de alta temperatura confiável geralmente inclui:

Projeto de eixo estendido

Disco de resfriamento ou estrutura de resfriamento de ar

Graxa para alta temperatura

Caixa de rolamento refrigerada a água (para condições extremas)

Por exemplo, uma aplicação de exaustão de forno exigia operação contínua a 550°C. O ventilador original apresentava falhas nos rolamentos a cada três meses porque o calor viajava diretamente do eixo do impulsor para o conjunto do rolamento. Após a atualização para um ventilador centrífugo de alta temperatura com eixo mais longo e roda de resfriamento, a temperatura do rolamento foi reduzida significativamente, permitindo uma operação estável 24 horas por dia.

5. Correspondência de pressão e fluxo de ar

Selecionar um ventilador com base apenas na classificação de temperatura é um erro comum. Um Ventilador Centrífugo de Alta Temperatura adequadamente projetado também deve atender aos requisitos de fluxo de ar e pressão do sistema.

O processo de seleção deve incluir:

Calcule o fluxo de ar necessário de acordo com a demanda do processo.

Meça a resistência do sistema de dutos, filtros, amortecedores e equipamentos.

Selecione o ponto de operação do ventilador próximo à zona de maior eficiência.

Considere a futura expansão do sistema.

Por exemplo, um sistema de coleta de poeira em uma fábrica de processamento de metal exigia um fluxo de ar de 80.000 m³/h a uma pressão de 3.500 Pa. Um ventilador de baixa pressão poderia fornecer fluxo de ar suficiente, mas não conseguiu superar a resistência do duto, resultando em baixo desempenho de remoção de poeira. Após substituí-lo por um Ventilador Centrífugo de Alta Temperatura de tamanho correto, o sistema alcançou um desempenho de sucção estável e reduziu o consumo de energia.

6. Práticas de manutenção para prolongar a vida útil do ventilador

Mesmo o ventilador centrífugo de alta temperatura mais bem projetado requer manutenção adequada para manter o desempenho.

Os procedimentos de manutenção recomendados incluem:

Monitoramento Regular de Vibração

Aumentos repentinos na vibração geralmente indicam desequilíbrio do impulsor, desgaste do rolamento ou problemas no eixo.

Inspeção do impulsor

O acúmulo de poeira nas lâminas pode criar desequilíbrio e reduzir a eficiência.

Monitoramento de temperatura de rolamento

Aumentos anormais de temperatura devem ser investigados imediatamente.

Verificações de parafusos e fundações

A ciclagem térmica pode afrouxar as conexões com o tempo.

Em um projeto de forno industrial, verificações de vibração de rotina detectaram desequilíbrio precoce do impulsor causado pelo acúmulo de poeira. A limpeza e o balanceamento do impulsor evitaram uma falha grave e vários dias de paralisação da produção.

7. Erros comuns ao escolher um ventilador centrífugo de alta temperatura

Muitos problemas operacionais são causados ​​por seleção incorreta e não por defeitos de fabricação.

Erros comuns incluem:

Selecionar um ventilador apenas de acordo com a capacidade de fluxo de ar

Ignorando mudanças na densidade do gás em altas temperaturas

Uso de rolamentos padrão em ambientes de alta temperatura

Deixar de considerar gases corrosivos

Não permitindo espaço de expansão térmica

Um processo de seleção profissional deve incluir a cooperação entre o fabricante do ventilador e o engenheiro do sistema. Dados operacionais detalhados ajudam a garantir que o ventilador centrífugo de alta temperatura seja projetado de acordo com as condições reais do local, e não com especificações gerais.

Conclusão

Selecionar o ventilador correto para ambientes industriais extremos exige mais do que apenas verificar os limites de temperatura. Um ventilador centrífugo de alta temperatura confiável deve combinar materiais adequados, design de impulsor adequado, métodos de resfriamento eficazes e correspondência precisa de fluxo de ar e pressão.

Desde sistemas de exaustão de fornos até aplicações de caldeiras e plantas de processamento químico, o design correto do ventilador pode melhorar a eficiência energética, reduzir custos de manutenção e evitar paradas inesperadas. Ao avaliar as condições operacionais reais e aplicar princípios práticos de engenharia, as empresas podem alcançar uma operação estável a longo prazo, mesmo nos ambientes de alta temperatura mais exigentes.
